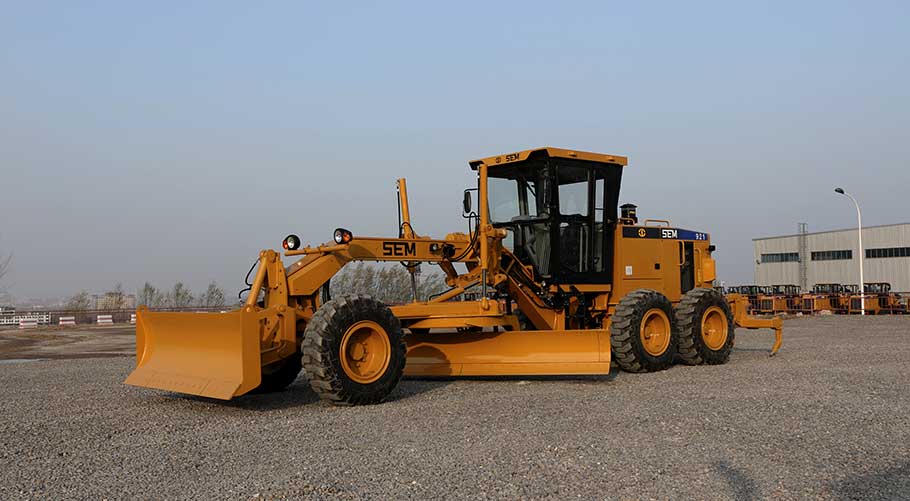

SEM921

SEM921

download files ЗАГРУЗИТЬ ФАЙЛЫ

SEM-Range_Brochure_ru_web_2023

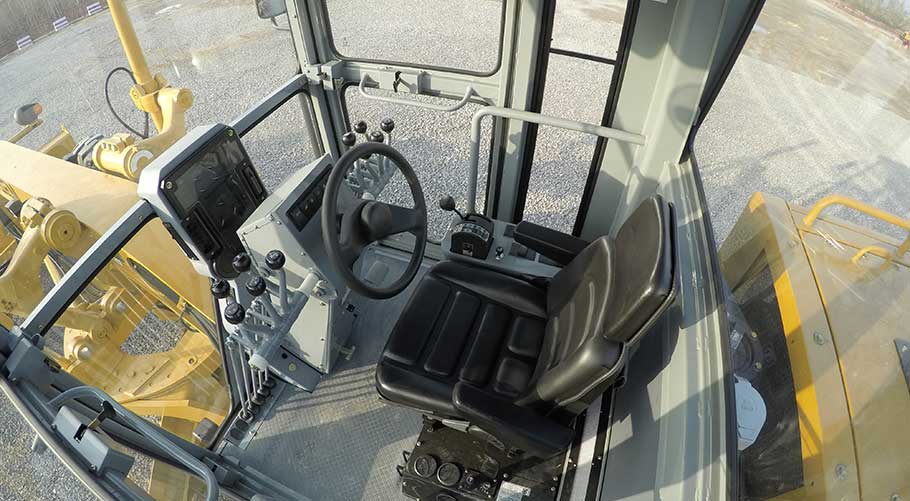

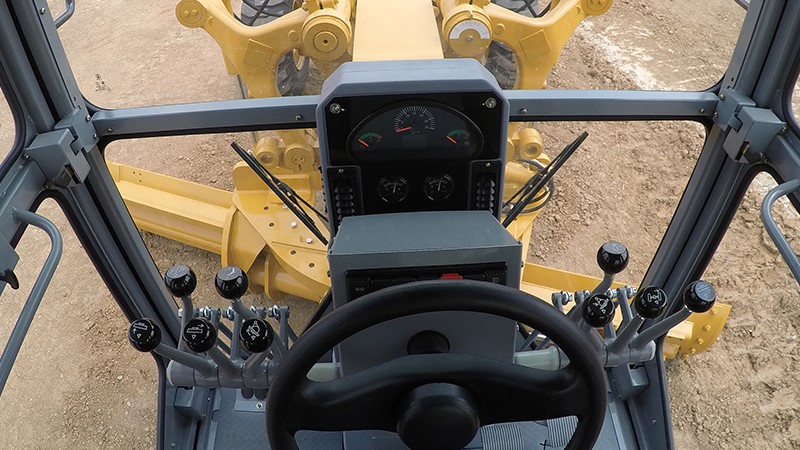

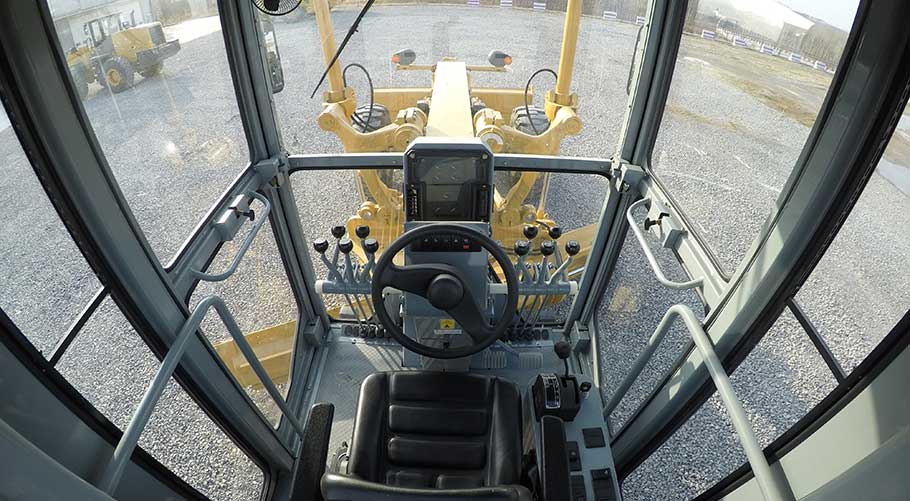

Просторная кабина

  • Приборная панель удобна и информативна, оснащена трёхуровневой системой аварийного оповещения
  • Для наилучшего обзора кабина установлена на передней раме, поэтому оператор хорошо видит оба края отвала и передние колёса даже на поворотах и при «крабовом ходе»
  • Высота кабины — 1,9 метра, а внутреннее пространство примерно на 30% больше, чем у большинства конкурентов. Это комфортное и современное рабочее место

Cat® Product Link™

  • Телематическая система Cat® Product Link™ будет поддерживать ваш бизнес, точно и эффективно передавая соответствующим сотрудникам актуальную информацию об оборудовании, чтобы вы могли его использовать наиболее рационально

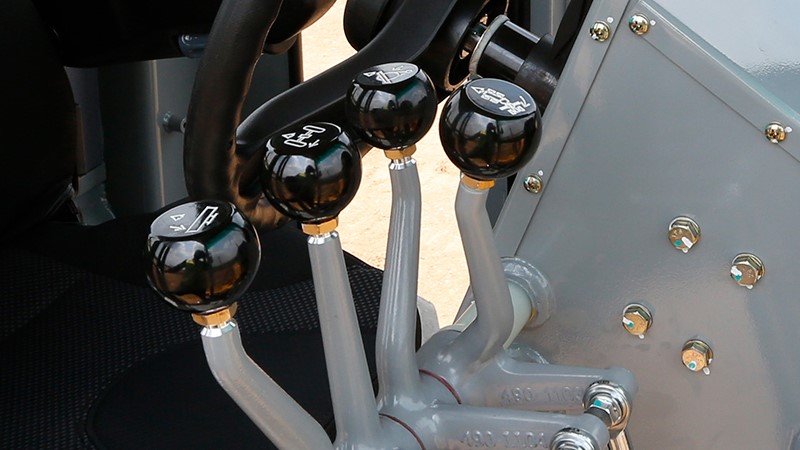

Органы управления

  • Рычаги управления гидравликой расположены на рулевой колонке таким образом, чтобы оператор мог выполнять несколько действий одновременно
  • У всех рычагов лёгкий и малый ход (менее 40 мм), с ними удобно работать, поэтому оператор не переутомляется

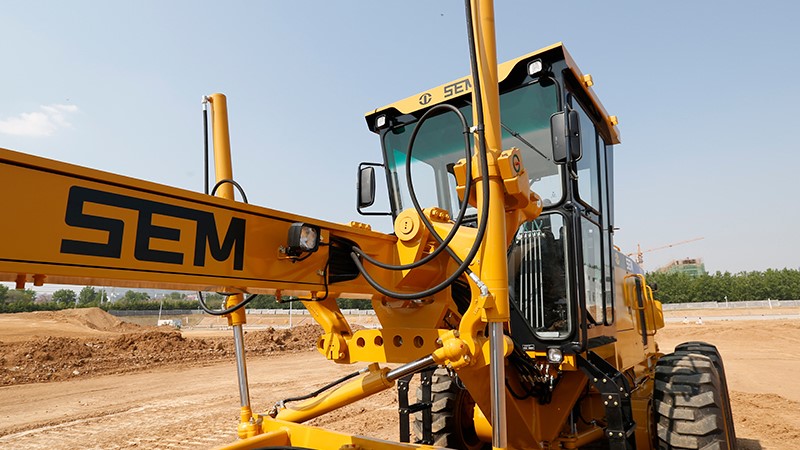

Передняя рама

  • Передняя рама имеет коробчатое сечение. Она очень прочна и долговечна, так как в зонах максимальных нагрузок нет сварных швов
  • Верхняя и нижняя стороны передней рамы изготовлены из цельных стальных пластин. Эта конструкция хорошо держит форму при нагрузках с разных сторон
  • Рукава высокого давления проложены таким образом, что риск их повреждения минимален, но при этом сохраняется удобный доступ для обслуживания

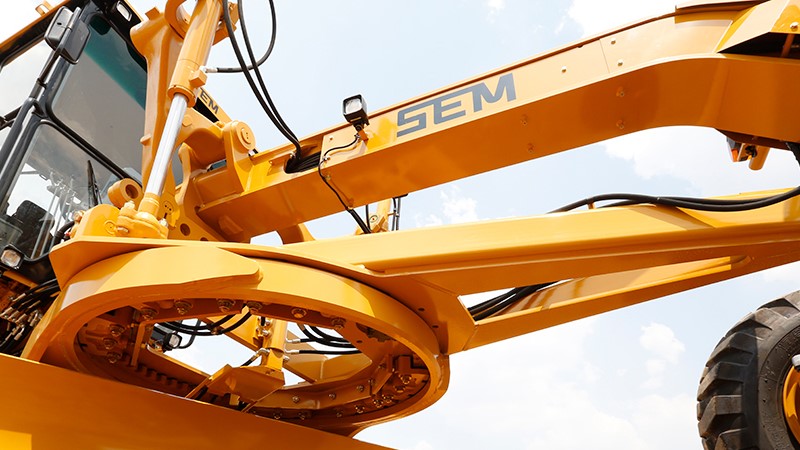

Тяговая рама

  • A-образная тяговая рама коробчатого сечения способна выдержать значительные нагрузки
  • Шарнир тяговой рамы крепится к ней болтами, а не сваркой, поэтому легко заменяется при необходимости. Это сокращает расходы на ремонтно-профилактические работы
  • Износные пластины на поворотном круге предотвращают его люфт и легко заменяются при необходимости

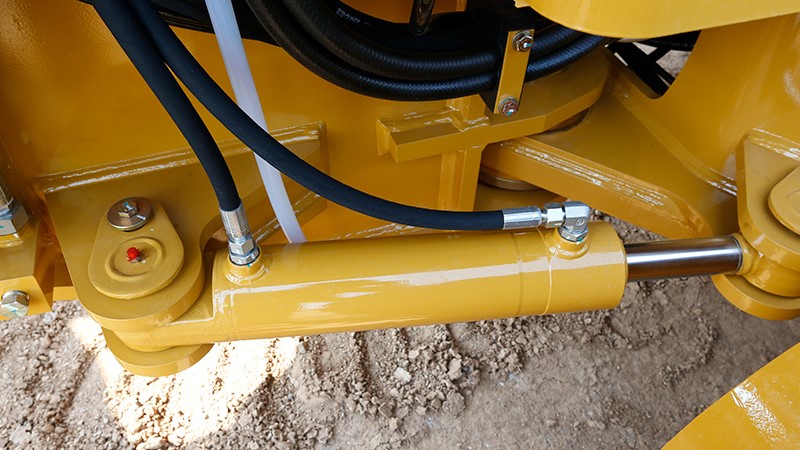

Гидравлическая система

  • Гидрораспределитель Caterpillar с клапанами пропорционально-приоритетной компенсации давления (PPPC), разработанный специально для автогрейдеров, непрерывно регулирует давление и поток в гидросистеме в соответствии с потребляемой мощностью. Это повышает производительность труда, так как оператор может с большой точностью выполнять несколько разнонагруженных операций одновременно
  • Аксиально-поршневой насос переменной производительности, соответствующий мировому классу качества, значительно снижает энергопотребление и тепловыделение гидравлической системы, повышая топливную эффективность
  • Гидравлическая система с обратной связью по нагрузке обеспечивает стабильное и точное управление отвалом, улучшая качество грейдирования
  • В гидрораспределителе PPPC есть встроенные гидрозамки, препятствующие самопроизвольному выдвижению штоков гидроцилиндров

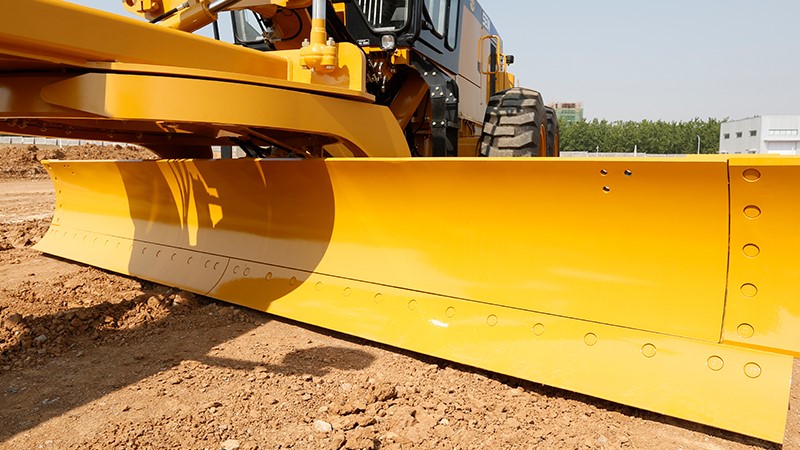

Плавающий режим отвала

  • В плавающем режиме отвал касается грунта без давления в гидравлической системе, только давит своим весом, повторяя профиль дороги. Для включения плавающего режима оператор отклоняет от себя до упора рычаги управления правым и левым цилиндрами подъёма отвала, рычаги фиксируются в данном положении самостоятельно
  • Плавающий режим отвала необходим при очистке дорог от снега, он защищает автогрейдер и дорожные покрытия от повреждений

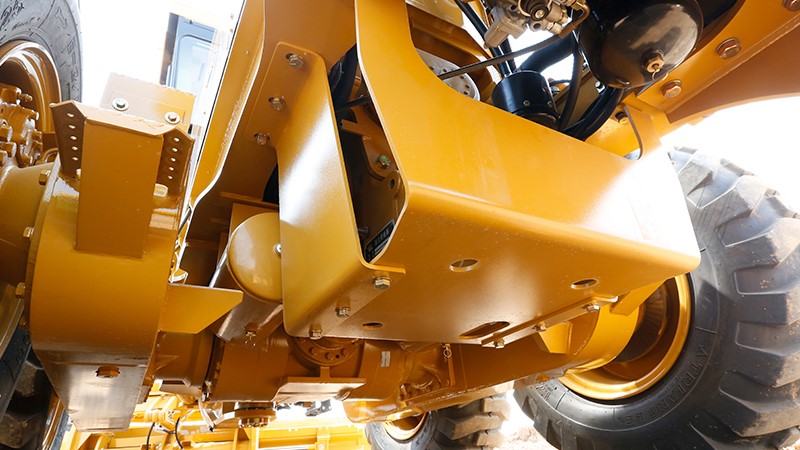

Система управления

  • 7-позиционная кулиса бокового смещения тяговой рамы с электрогидравлическим управлением устанавливается в нужное положение из кабины
  • Большой вылет отвала. Тяговая рама, поворотный круг и отвал быстро смещаются в любую сторону для профилирования откосов
  • Функция бокового смещения тяговой рамы значительно увеличивает вылет отвала при профилировании откосов и кюветов
  • Сменные износные пластины в поворотном круге ускоряют и удешевляют его обслуживание

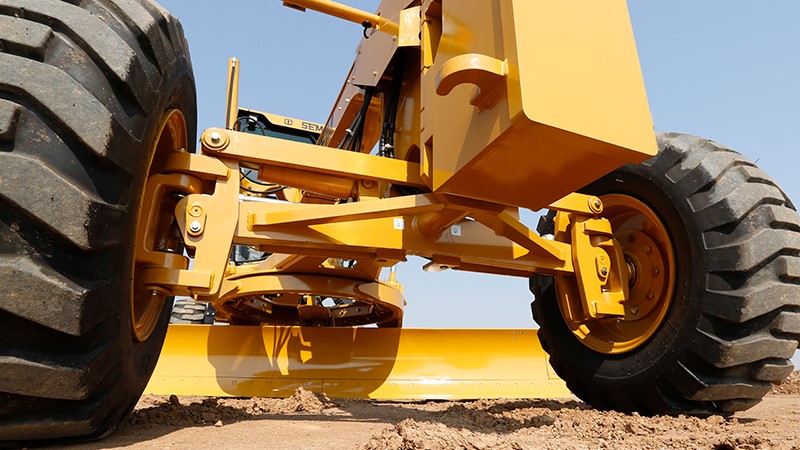

Тандемный мост SEM

  • Основан на опыте разработок тандемных мостов Caterpillar
  • Улучшенная компоновка подшипников и оптимизированное распределение нагрузки благодаря конечным редукторам с четырьмя сателлитами
  • Высокий коэффициент технической готовности и сниженные затраты на техобслуживание и ремонт
  • Увеличенный межсервисный интервал замены масла; обслуживание тандема производится раз в 2000 моточасов
  • Лучший в своём классе уровень производства и контроля качества; обязательное тестирование узлов и компонентов перед их отправкой на сборочную линию автогрейдеров

Модель

Модель

SEM921

Рабочая масса и габариты

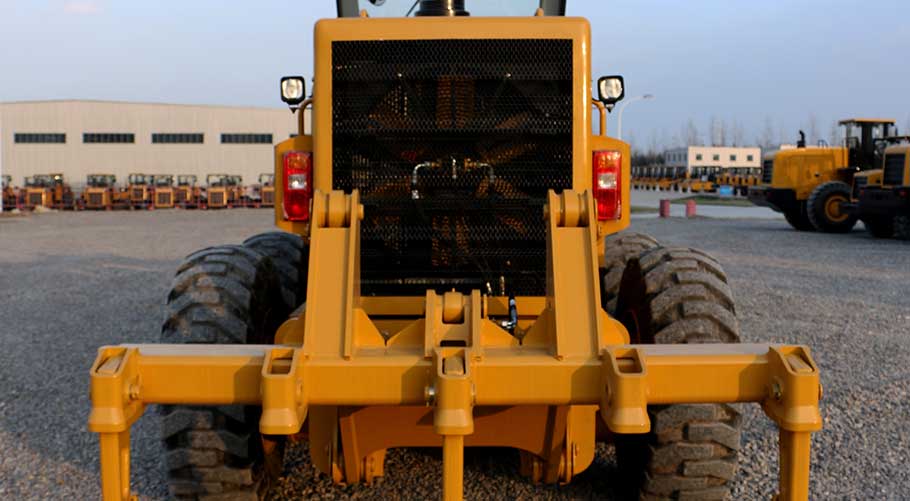

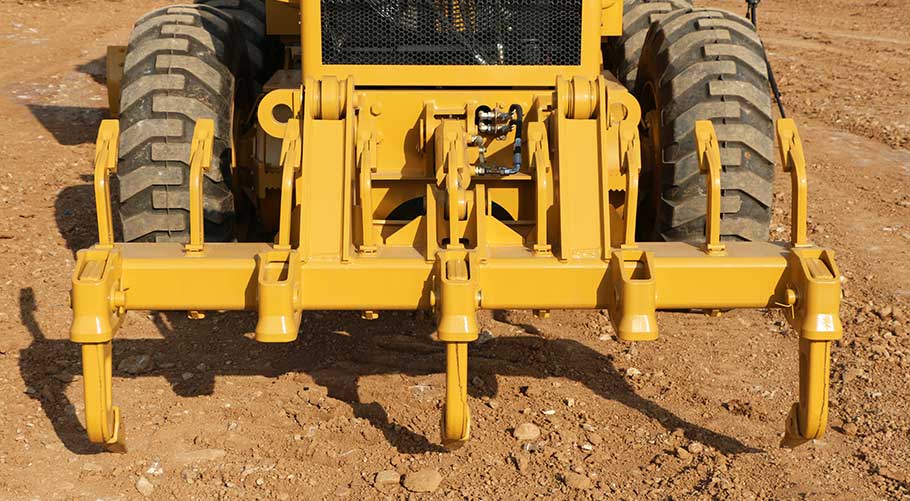

Эксплуатационная масса с ROPS/FOPS, передним, средним отвалом и рыхлителем

17640 +-3% кг

Габариты с передним, средним отвалом и рыхлителем (Д х Ш х В)

11100*2748*3360 мм

Рабочие характеристики

Мин. радиус поворота

7,800mm

Угол складывания рамы (влево и вправо)

20°

Min. Turning Radius

7,800mm

Колёсная база

6,140mm

Транспортная скорость переднего хода

40/25km/h

Двигатель

Производитель двигателя

SDEC SC9DK220G3

Мощность

162kW

Трансмиссия

Бренд / производитель

Hangchi 6WG180

Тандемная тележка

Модель

SEM ST22

Рабочий тормоз

Дисковый, с пневмогидравлическим приводом

Угол качания колёс вперед

15/25°

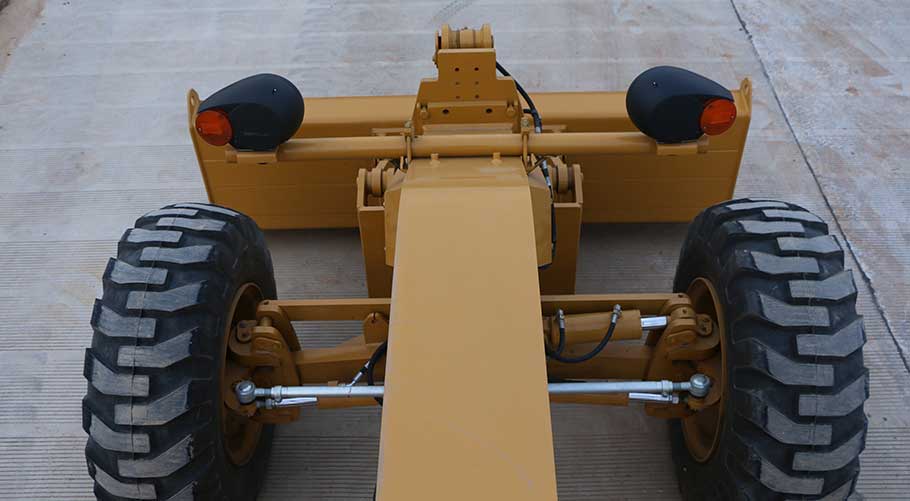

Передний мост

Наклон колёс (влево / вправо)

±18°

Макс. угол качания

±16°

Поворот моста (влево / вправо)

±47.5°

Гидравлическая система

Тип контура

С обратной связью по нагрузке, PPPC

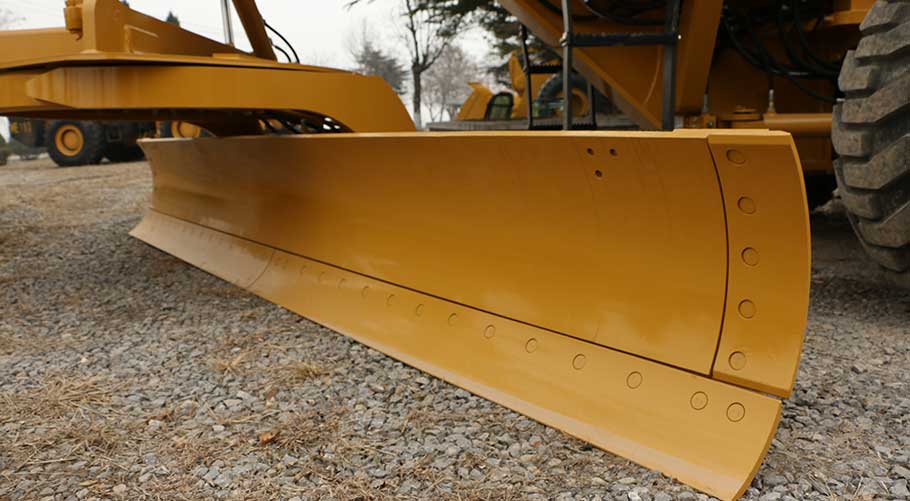

Отвал

Макс. глубина резания

715mm

Макс. высота подъёма

475mm

Макс. сила резания

≥85kN

Заправочные ёмкости

Топливный бак

320L

Моторное масло

22L

Охлаждающая жидкость

65L

Трансмиссионное масло

28L

Привод поворотного круга, без муфты проскальзывания

2L

Привод поворотного круга, с муфтой проскальзывания

7L

Бак гидравлической системы

55L

Задний мост (главный редуктор и тандем)

157L

Дополнительное оборудование

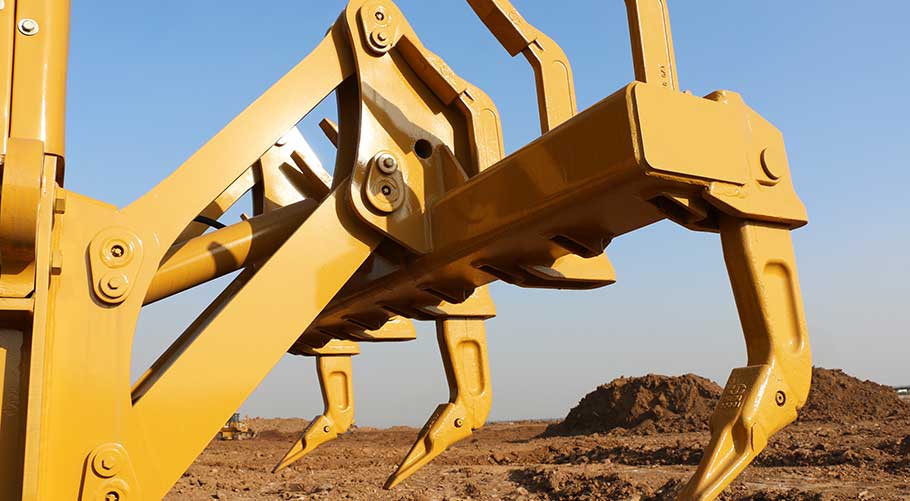

Устанавливаемый по центру кирковщик / подготовка к его установке

Электрогидравлический фиксатор кулисы бокового смещения тяговой рамы

Передний противовес, 1000 кг

Гидропривод наклона отвала

Передний противовес, 500 кг

Кабина высокого профиля с ROPS-защитой

Механизм плавающего режима отвала

Передний отвал / подготовка к его установке

  • Мощность двигателя: 162 кВт
  • Масса в базовой комплектации: 15 930 кг
  • Тяговая сила: 85 кН
  • Мин. радиус поворота: 7800 мм
  • Колёсная база: 6140 мм

  • Железные дороги, автодороги, аэропорты
  • Горнодобывающая промышленность, карьеры
  • Коммунальное хозяйство
  • Сельское хозяйство
  • Водохранилища, ГЭС
  • Полигоны твёрдых отходов




  • Производительность:
    гидравлическая система с обратной связью по нагрузке обеспечивает стабильное и точное управление отвалом
  • Надёжность:
    тяговая рама А-образной формы прочно удерживает отвал в любых положениях
  • Комфорт:
    эргономичные органы управления мирового класса позволяют оператору работать с минимальными физическими усилиями, не переутомляясь
